مصنوعات کی تفصیل
ہماری کمپنی کے پاس کام کا وسیع تجربہ ہے اور ہمارا بنیادی فائدہ چھوٹے پیمانے پر ڈیزائن اور اپنی مرضی کے مطابق کرنے کی ہماری صلاحیت میں مضمر ہے۔ ایک حسب ضرورت مینوفیکچرر کے طور پر، ہم خام مال کی ٹریس ایبلٹی لیبلنگ اور تیار مصنوعات کے مکمل معائنہ کو یقینی بناتے ہیں۔

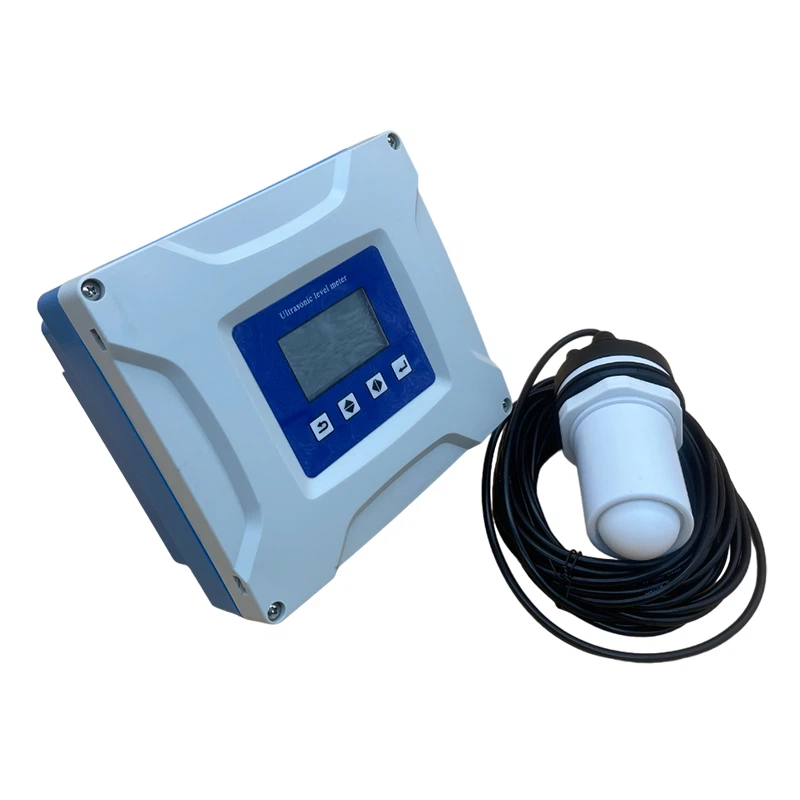

اوپن چینل (بیبٹ) فلو میٹر کا فوکس جس کا یہاں حوالہ دیا گیا ہے الٹراسونک اوپن چینل فلو میٹر ہے۔ یہ فلو ریٹ واٹر لیول کے حساب کتاب کے طریقہ پر مبنی اوپن چینل ٹکنالوجی کا استعمال کرتا ہے، فلو لیول کی اونچائی کی پیمائش کرنے کے لیے، معیاری ویئر گروو کے جیومیٹرک سائز، ڈھلوان کے گتانک، چینل کی درستگی، ہائیڈرولک ڈھلوان، اور بہاؤ کی شرح عمودی طیارہ درستگی کے گتانک کے ساتھ۔ ، اور پھر آلے کے اندرونی مائکرو پروسیسر آپریشن کے ذریعے بہاؤ کی شرح حاصل کرتا ہے۔ اس کی غیر رابطہ پیمائش کی وجہ سے، کھلے چینل کے فلو میٹر کو سخت ماحول میں لاگو کیا جا سکتا ہے۔ مائیکرو کمپیوٹر کے کنٹرول کے تحت، اوپن چینل فلو میٹر الٹراسونک لہروں کا اخراج اور وصول کرتا ہے۔ ٹرانسمیشن کے وقت کی بنیاد پر، مائع کی سطح کی اونچائی حاصل کرنے کے لیے اوپن چینل فلو میٹر اور ماپا مائع کی سطح کے درمیان فاصلے کا حساب لگایا جاتا ہے۔
یہ آلہ چلانے میں آسان ہے اور اس میں متعدد معیاری میڑ کیلکولیشن طریقوں کے ساتھ آتا ہے، جس سے اسے ترتیب دینا آسان ہو جاتا ہے۔
میزبان IP66 پروٹیکشن لیول کو اپناتا ہے (دھول اور نمی کو روکنے کے لیے استعمال کے دوران نچلے الیکٹریکل انٹرفیس کو سخت کرنے پر توجہ دیں)، اور ہمارے سینسر کا حصہ IP67 ہائی پروٹیکشن لیول کو اپناتا ہے (جبکہ مکمل طور پر بند سینسر بھی IP68 تک پہنچ جاتا ہے)
اگر آپ ہماری مصنوعات کے بارے میں مزید تفصیلی معلومات چاہتے ہیں، تو براہ کرم ہم سے فوری رابطہ کریں۔
شپنگ کا طریقہ نقل و حمل کے طریقہ کار پر مبنی ہوگا جس کی آپ کو ضرورت ہے، اور مخصوص صورتحال اب بھی آپ کے آرڈر کردہ سامان کی مقدار پر منحصر ہے
تکنیکی پیرامیٹرز
| پیمائش کی حد | 0.01L/s-10m³/s | ینالاگ آؤٹ پٹ | 4-20mA (آؤٹ پٹ مواد: بہاؤ یا مائع کی سطح) |
| جمع ٹریفک | 999999999999m³ | ڈیجیٹل آؤٹ پٹ | RS485 (Modbus. rtu پروٹوکول) |
| فاصلے کی پیمائش کی حد | {{0}}۔{1}}m (بلائنڈ اسپاٹ 0۔{3}}.5m) | پاور سپلائی وولٹیج | AC بجلی کی فراہمی: AC220V؛ |
| فاصلے کی پیمائش کی درستگی | ± 3 ملی میٹر (1% کی بہاؤ کی درستگی ویر پلیٹ کی قسم پر منحصر ہے) | ڈی سی پاور سپلائی | DC12V، DC24V (اپنی مرضی کے مطابق وسیع پاور سپلائی موڈ) |
| بہاؤ کی درستگی | ± 5% (ویر نالی میں استعمال ہونے والے پانی کی مقدار میں 1% سے 3% غیر یقینی صورتحال، 1% سے 2% کی اضافی آلے کی پیمائش کی غلطی کے ساتھ) | ماحولیاتی درجہ حرارت | مین یونٹ: -5 ڈگری ~ 45 ڈگری ; |
| فاصلے کی پیمائش کی قرارداد | 1 ملی میٹر | سینسر سیکشن | -30 ڈگری سے 40 ڈگری تک |
| دباؤ | ماحولیاتی دباؤ | تحفظ کی سطح | میزبان حصہ: IP66 (دھول اور نمی کو روکنے کے لیے نچلے برقی انٹرفیس کو سخت کرنے پر توجہ دیں)؛ |
آلے کی تنصیب کا طریقہ
میڑ نالی کی تنصیب
بہاؤ کی پیمائش کرنے کے لیے اس آلے کا استعمال کرتے وقت، کھلے چینل پر ایک ناپنے والی نالی ہونی چاہیے۔ میجر نالی کی ساخت اور طول و عرض اس کتابچے کے ضمیمہ 2 میں دکھائے گئے ہیں۔ آپ تاروں اور گرتوں میں پانی کی پیمائش کے لیے دیگر تکنیکی دستاویزات کا بھی حوالہ دے سکتے ہیں، جیسے اوپن چینل وئیر اور گرت فلو میٹرز JJG711-90 کے لیے قومی میٹرولوجیکل تصدیقی ضوابط۔ انسٹرومنٹ کے اندرونی پروگرام میں عام طور پر استعمال ہونے والے بشیر سلاٹس، مستطیل ویرز، اور ٹرائینگولر ویرز کے لیے پیش سیٹ سلاٹ قسم کے اختیارات ہیں۔ (اگر متعلقہ قسم اس آلے سے مماثل نہیں ہے، تو براہ کرم ہماری کمپنی کو سائٹ پر موجود ٹینک کی قسم کے پانی کی سطح کے بہاؤ کے تعلقات کی میز کے بارے میں مطلع کریں۔)
سینسر کی تنصیب
چینل پر سینسر کی تنصیب کی پوزیشن قومی میٹرولوجیکل تصدیق کے ضابطے "اوپن چینل ویر فلو میٹر" JJG711-90 کے مطابق ہے۔ مثلث میڑ اور مستطیل میڑ کو ویر پلیٹ کے اوپری حصے میں نصب کیا جانا چاہئے، ویئر پلیٹ سے گزرنے والی پانی کی زیادہ سے زیادہ گہرائی کے 3-4 گنا کے برابر فاصلے پر؛ (جیسا کہ اعداد و شمار 4 اور 5 میں دکھایا گیا ہے) باشر نالی انلیٹ سنکچن سیکشن کے 1/3 پر واقع ہے۔ (جیسا کہ تصویر 6 میں دکھایا گیا ہے)
نوٹ: آلہ چینل کے بیچ میں یا پانی کے جامد کنویں پر نصب ہے۔ آلے کو ویر پلیٹ یا میڑ نالی کے اوپر کی طرف نصب کرنے کی ضرورت ہے۔
ویر سلاٹس اور ویر پلیٹوں کی تیاری کے لیے فائبر گلاس، پی وی سی یا سٹینلیس سٹیل استعمال کرنے کی سفارش کی جاتی ہے۔ تکونی اور مستطیل میڑ کے سوراخوں کا سائز درست ہونا چاہیے، اور اندرونی دیوار کا رخ ہموار ہونا چاہیے۔ بشیر نالی گلے کا سائز درست ہونا چاہیے، اور نالی کی اندرونی دیوار ہموار ہونی چاہیے۔
آلے کا سائز: (تفصیلات کے لیے یوزر مینوئل دیکھیں)
